建設DXへの対応

ＢＩＭ/ＣＩＭ

  • BIM/CIM（Building/ConstructionInformationModeling,Management）とは、
  • 建設事業をデジタル化することにより、関係者のデータ活⽤・共有を容易にし、事業全体における⼀連の建設⽣産・管理システムの効率化を図ることを⾔います。
  • 情報共有の⼿段として、 ３次元モデルや参照資料を使⽤します。
  •

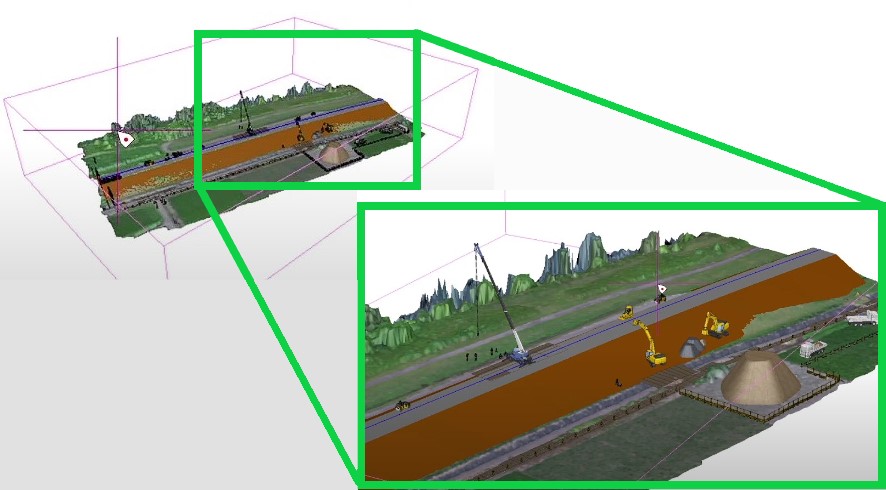

  • 点群データと設計データを合成した参考例

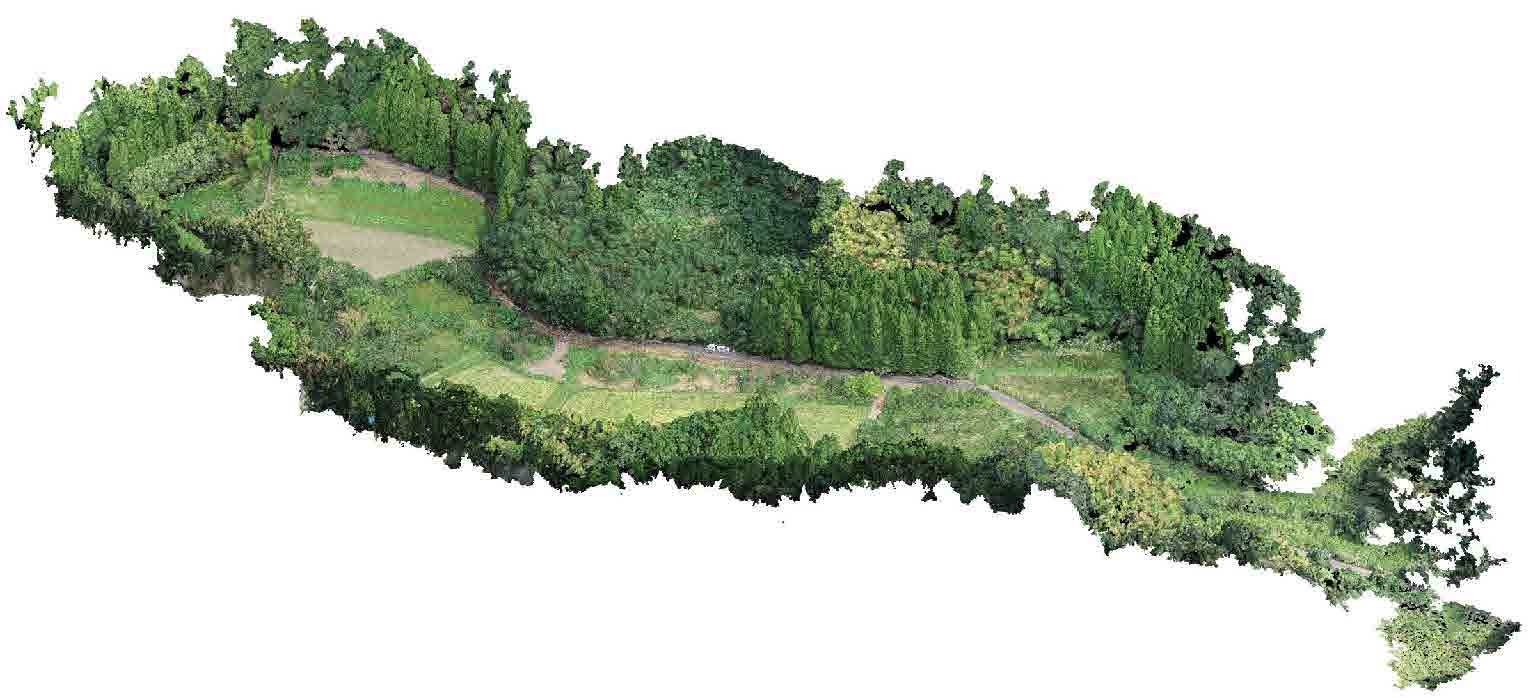

  • UAV写真測量やTLS測量の観測で取得した点群データ
  •
  •
  •
  •
  •
  •

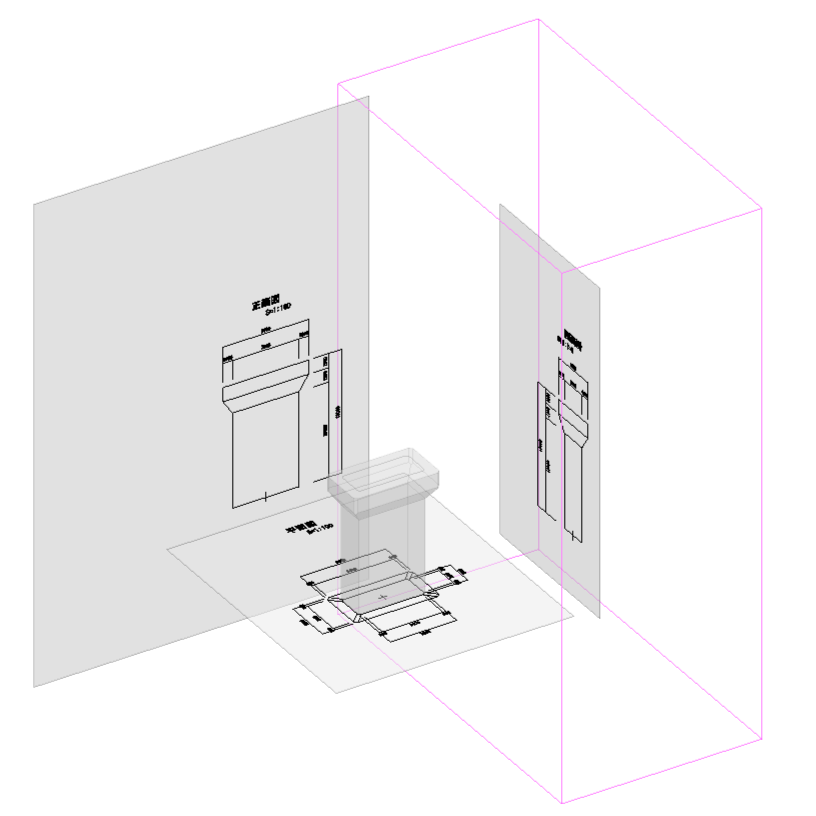

  • 設計ソフトウェアで作成した設計3Dモデル
  •
  •
  •
  •
  •
  •
  • 点群データと設計3Dモデルの合成をすることで、視覚的に分かりやすくなる。また重機や構造物などの3Dモデルも合成でき、計画の時点で問題点などを明確にすることができる。
  •

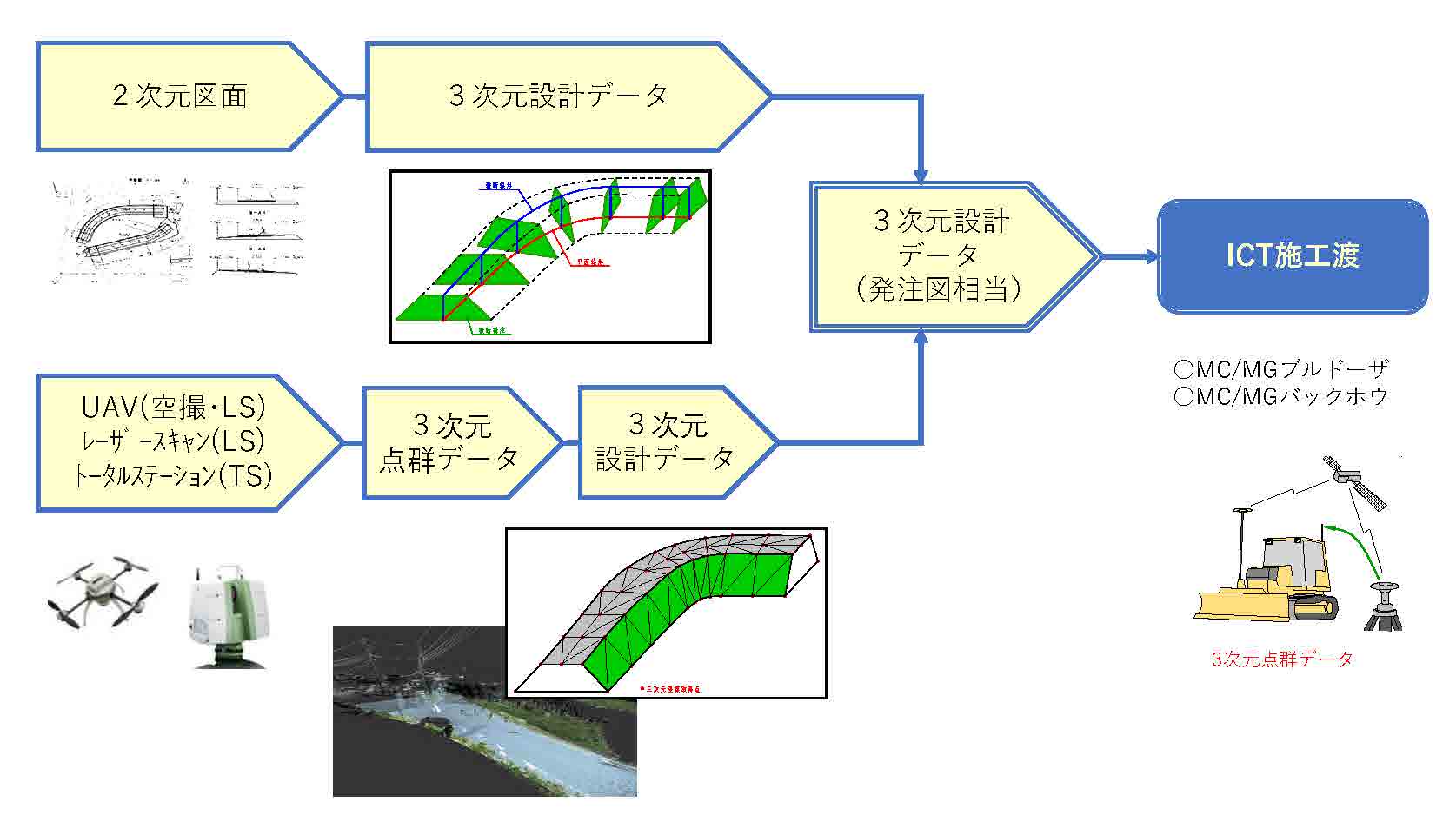

  • ICT活用工事（土工）の流れ
  •
  •
  •

  • ３次元データ処理

    • ・UAV（ドローン）で撮影した写真をオルソ補正してひずみのない画像を作成します。

      ・3Ｄスキャンまたはドローンから取得した点群データ（Ｘ,Ｙ,Ｚ座標の位置データ）を解析し、三次元のモデリングデータを取得することができます。

      ・写真を三次元化することにより、地形を把握し、土地利用計画、造成設計等に活用していきます。

  • 3次元設計データ作成

    • データに必要な三次元座標を求めて、設計データを作成します。
      UAV写真測量や3Dスキャンより３次元データを作成します。
      ICT活用工事では、構成要素からTIN（不等辺三角網）の面的なデータとなります。
    •

    • UAV写真測量

    • UAV写真測量とは、カメラを搭載したUAV（ドローン）を利用して
      上空から広範囲の地形を測る技術です。
    •
    •
    •
    •

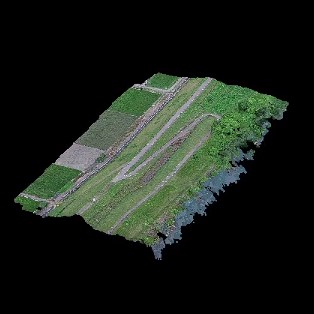

    • ◇UAV写真測量による3D点群データ
    • 　　　　　↓

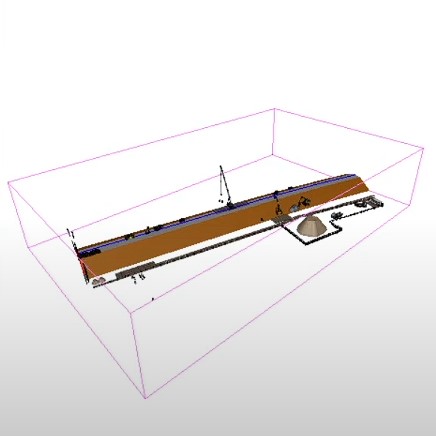

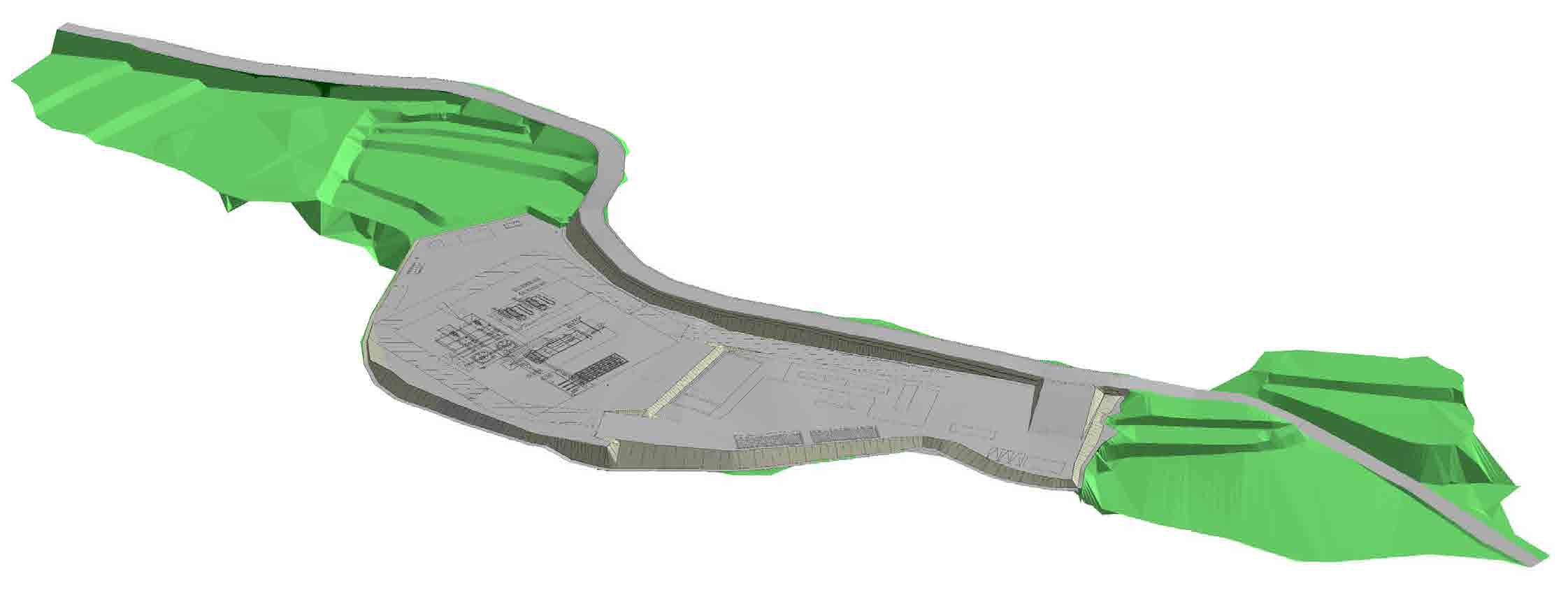

    • ◇3D計画モデル
    •

    • TLS測量

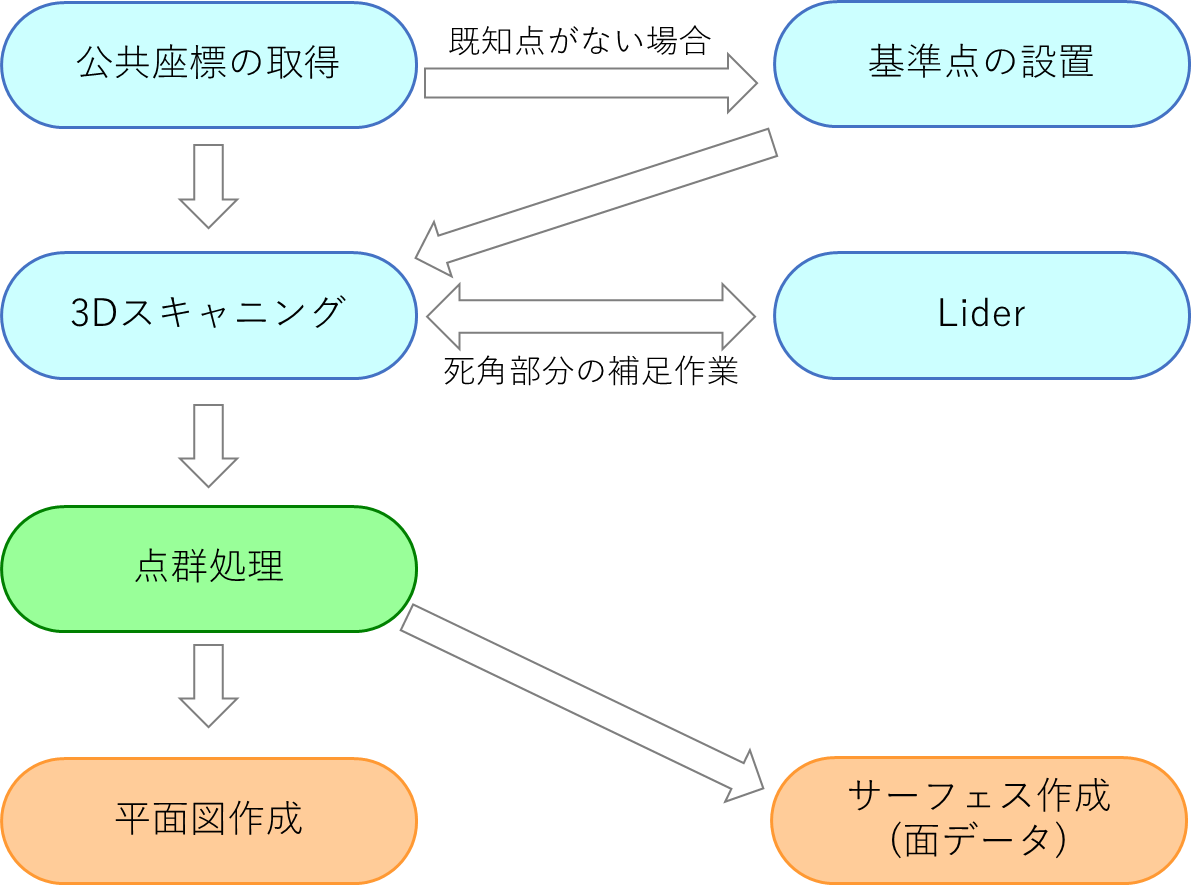

        • TLS測量のながれ
  •

  • 3Dスキャンを用いた地形測量

      • ・スノーシェッドはトンネルに似た形状で、道路等を積雪や雪崩から防護するものです。

        ・スノーシェッドの擁壁下は観測が困難ですが、３Ｄスキャニングにより容易に観測する
        　ことができます。

Liderを用いたスポットの補足

  • UAV写真測量及びTLS測量で観測できなかった死角部分（スポット）を補足します。

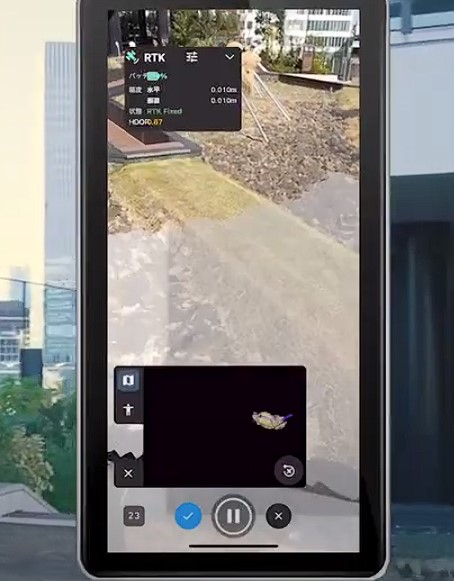

  • Lider機能搭載のiPhoneで観測ができます。
  • 現地にて、観測したスポットの確認ができます。
  • 観測したデータは、UAV写真測量・TLS測量で観測した点群データと合成し、点群処理をします。
